Как да проверите целостта на решетката
Като опитен доставчик на решетъчни барове разбирам критичното значение на осигуряването на целостта на тези основни компоненти. Гриките играят основна роля в различни индустриални приложения, особено в котли и пещи. Тяхната цялост се влияе пряко върху ефективността, безопасността и дълголетието на цялата система. В тази публикация в блога ще споделя някаква ценна информация за това как да проверя ефективно целостта на решетката.
Визуална проверка
Първият и най -лесен метод за проверка на целостта на решетката е чрез визуална проверка. Това включва задълбочено изследване на повърхността на решетката за всякакви видими признаци на увреждане, като пукнатини, фрактури или деформация.
При провеждане на визуална проверка е от съществено значение да се търсят пукнатини, което може да бъде важен показател за структурна слабост. Пукнатини могат да възникнат поради топлинен стрес, механично напрежение или корозия. Дори малките пукнатини могат да се разпространяват с течение на времето, което води до пълна повреда на решетката. Обърнете голямо внимание на области, в които вероятно ще се появят концентрации на напрежение, като ъгли, ръбове и стави.
Деформацията е друг често срещан проблем, който може да повлияе на целостта на решетката. Това може да включва огъване, изкривяване или усукване, което може да бъде причинено от прекомерна топлина, неправилна инсталация или претоварване. Деформираните решетки може да не се поберат правилно в системата, което води до неравномерно изгаряне, намалена ефективност и потенциални опасности за безопасността.
В допълнение към пукнатини и деформация, потърсете и признаци на корозия. Корозията може да отслаби структурата на решетката и да намали устойчивостта му на топлина и износване. Проверете за ръжда, кожи или обезцветяване на повърхността на решетката. Ако се открие корозия, важно е да се определи причината и да се предприемат подходящи мерки за предотвратяване на по -нататъшни щети.
Ултразвуково тестване
Ултразвуковото тестване е неразрушителен метод за тестване, който може да се използва за откриване на вътрешни недостатъци в решетка. Тази техника включва използването на високочестотни звукови вълни за проникване в материала и откриване на всякакви аномалии.
По време на ултразвуково изпитване на повърхността на решетката се поставя преобразувател и в материала се предават високочестотни звукови вълни. Тези звукови вълни пътуват през решетката и се отразяват обратно към датчика, когато срещнат недостатък или промяна в плътността на материала. Чрез анализиране на отразените звукови вълни е възможно да се определи местоположението, размера и формата на недостатъка.
Ултразвуковото тестване е високоефективен метод за откриване на вътрешни недостатъци в решетка, като пукнатини, празнини или включвания. Може да се използва и за измерване на дебелината на решетката и за откриване на всички промени в свойствата на материала във времето. Този метод обаче изисква специализирано оборудване и обучен персонал за изпълнение и може да не е подходящ за всички видове решетки.
Изпитване на магнитни частици
Тестването на магнитни частици е друг неразрушителен метод за тестване, който може да се използва за откриване на повърхностни и близки повърхности във феромагнитна решетка. Тази техника включва използването на магнитно поле и магнитни частици за откриване на недостатъци в материала.
По време на тестване на магнитни частици се прилага магнитно поле върху решетката и магнитните частици се поръчват на повърхността. Ако има недостатък в материала, магнитното поле ще бъде изкривено и магнитните частици ще се натрупват на мястото на недостатъка, което го прави видимо за просто око.
Тестването на магнитни частици е сравнително прост и рентабилен метод за откриване на недостатъци на повърхността и близо до повърхността във феромагнитна решетка. Той е особено ефективен за откриване на пукнатини и други линейни недостатъци. Този метод обаче е ограничен до феромагнитни материали и може да не е подходящ за неферомагнитни решетки.
Рентгеново тестване
Рентгеновото тестване е неразрушителен метод за тестване, който може да се използва за откриване на вътрешни недостатъци в решетка. Тази техника включва използването на рентгенови лъчи за проникване в материала и създаване на изображение на вътрешната структура.
По време на рентгеновите тестове решетката се поставя между рентгенов източник и детектор. Рентгеновите лъчи преминават през материала и се абсорбират или разпръскват в зависимост от плътността и дебелината на материала. Детекторът записва рентгеновите лъчи, които преминават през материала, създавайки изображение на вътрешната структура.
Рентгеновото тестване е високоефективен метод за откриване на вътрешни недостатъци в решетка, като пукнатини, празнини или включвания. Може да се използва и за измерване на дебелината на решетката и за откриване на всички промени в свойствата на материала във времето. Този метод обаче изисква специализирано оборудване и обучен персонал за изпълнение и може да не е подходящ за всички видове решетки.
Редовна поддръжка и мониторинг
В допълнение към провеждането на редовни проверки и тестове, също така е важно да се приложи цялостна програма за поддръжка и мониторинг, за да се гарантира дългосрочната цялост на решетките. Това включва редовно почистване, смазване и подмяна на износени или повредени части.
Редовното почистване е от съществено значение за отстраняване на всички натрупани отломки, пепел или други замърсители от решетките. Това може да помогне за предотвратяване на корозия, намаляване на триенето и подобряване на ефективността на системата. Смазването може също да помогне за намаляване на триенето и носенето, удължаване на живота на решетките.
Мониторингът на работата на решетките също е важно за откриване на всички признаци на влошаване или повреда в началото. Това може да включва мониторинг на температурата, налягането и ефективността на горенето на системата, както и визуалния вид на решетките. Чрез незабавно откриване и справяне с всички проблеми е възможно да се предотврати скъп престой и ремонт.
Заключение
Проверката на целостта на решетката е критична стъпка за осигуряване на ефективността, безопасността и дълголетието на индустриалните системи. Използвайки комбинация от визуална проверка, неразрушителни методи за тестване и редовно поддръжка и мониторинг, е възможно да се открият и адресират всички проблеми, преди да доведат до сериозни проблеми.

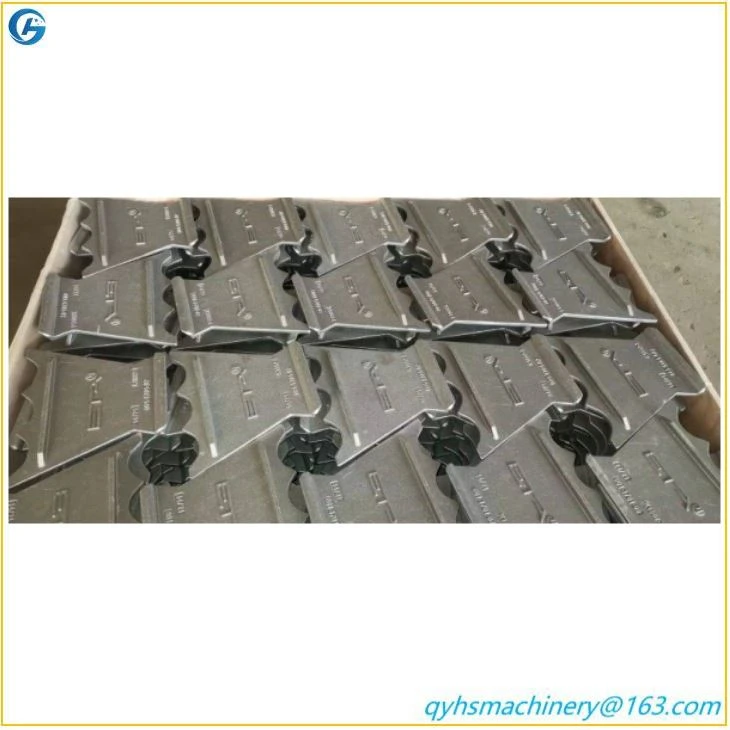

В нашата компания ние се ангажираме да предоставяме висококачествениКотел решеткакоито отговарят на най -високите стандарти за качество и надеждност. Нашите1.4776-GX40CRSI28 решетка HVR2иТоплоустойчива стоманена отливка пещ греда 1.4865са проектирани да издържат на суровите условия на индустриалните приложения и да осигурят дълготрайни показатели.
Ако се интересувате да научите повече за нашите решетки или имате въпроси относно проверката на тяхната цялост, моля, не се колебайте да се свържете с нас. Ще се радваме да обсъдим вашите специфични нужди и да ви предоставим информацията и подкрепата, от която се нуждаете, за да вземете информирано решение.
ЛИТЕРАТУРА
- Код на котела на ASME и съд под налягане, раздел V - Неразрушително изследване
- ASTM международни стандарти за неразрушителни тестове
- Наръчник за индустриални котли, от Томас Ф. Едгар и Даниел Х. Ролисън
